产品详情

s型管链

产品详情

s型管链输送机

包括转向弯管,管路外壳,回转,驱动单元内部由闭环链条和固定在链条上的盘片组成,由链轮驱动,转动时链片带动物料移动,达到物料输送的目的,移动时实现方向变化,灵活布置,是一种全封闭的输送系统,工作运行时无尘。

管链输送机特点:

1、管链输送机结构简单紧凑,可以水平、垂直、弯曲或三维布置。

2、管道可全封闭式输送,无粉尘溢漏。

3、管链能耗较低,较低运行成本。

4、维护量少,维护成本低,使用寿命长。

5、运行速度慢,可较大限度的保证物料的完整性。

6、可实现防爆设计和气密设计。

应用优点

1、根据工况,可以多点进料,多点出料,实现一套管链,多点投料,多点出料。

2、输送原料一直处于密闭状态的,保证没有粉尘泄漏到环境中。

3、出口不必设置除尘器,简单排气即可。

4、输送原料沿着管子在两个盘片中间平滑向前输送,基本上没有摩擦,所以物料破损少,缓慢的弯道输送使很少的物料会产生破碎。

5、管理输送机皆采用定制的输送盘片,具有极低的摩擦系数、较高的抗磨性和稳定的输送。


性能参数:







型号管链直径
mm
输送量
m³/h
输送距离
m
功率
kw
RXGL-100DN1002-50~604-5.5
RXGL-125DN1255.5-110~605.5-7.5
RXGL-150DN1508-160~607.5-11
RXGL-200DN20015-300~6011-15
RXGL-250DN25025-500~6015-18.5
RXGL-300DN30034-640~6015-18.5
注明:碳钢、不锈钢材质可选,备有防爆型、水冷却、氮气保护型。

应用领域:

1.精细化工:颜料,染料,涂料,炭黑,钛白粉,氧化铁,陶瓷粉,重钙,轻钙,膨润土,分子筛,高岭土,硅胶粉,活性炭等。

2.农药矿石:尿素,氯化铵,碳酸氢铵,苏打粉,固体农药,钨粉,农药助剂,铜精矿粉,煤粉,磷矿粉,氧化铝粉等。

3.建筑材料:水泥,陶士,黄沙,石英沙,粘土粉,硅石,石灰石粉,白云石粉,木屑粉,玻璃纤维,二氧化硅,滑石粉等。

4.食品工业:面粉,淀粉,谷物,奶粉,食品添加剂等。

现场案例:




管链输送机部件展示:

驱动单元:

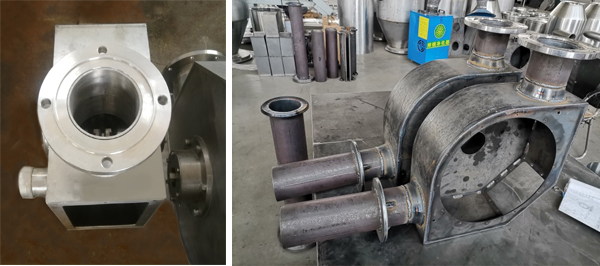

转向单元:




链条:



           环型链链条                                                                         板式链条


管道:
